MAEDA KOKI前田工机油压流量计MKCM型
发布时间：2019-10-30 14:12 来源：上多川 浏览次数：
流量开关
检测到流体的流动，它是按用户指定的流量导通或断开开关
※开关是固定的（以后不能进行设定值的变化）
油的流量能够一眼看出
浮子透明管的此检流计来检查流体的运动中的流动
有保护盖
通过用于因冲击或来自外部等故障的可能性由金属制成的保护盖
，并减少。
安装方向没有限制，
由于在内部使用弹簧，因此安装时的姿势
可以自由地设定，例如向上，向下和向侧面。
型号清单
|
型号
|

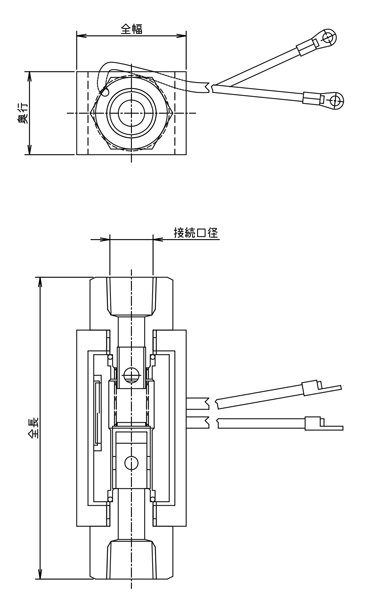

尺寸（毫米）
|
流量（L / min）
|
|||||
|
端口尺寸
|
全长
|
全宽
|
深度
|
最小内径
φmm |
规定工作范围
|
最大值
|
|
|
MKCM20-1TL关
|
Rc1 / 8
|
80
|
30
|
22
|
6.5
|
0.005（5cc）至2
|
5
|
|
MKCM20-1TL-ON
|
|||||||
|
MKCM20-2TL-OFF
|
Rc1 / 4
|
80
|
30
|
22
|
6.5
|
0.005（5cc）至2
|
5
|
|
MKCM20-2TL-ON
|
|||||||
|
MKCM20-3TL-OFF
|
Rc3 / 8
|
86
|
30
|
25
|
6.5
|
0.005（5cc）至2
|
5
|
|
MKCM20-3TL-ON
|
|||||||
|
MKCM30-2TL-OFF
|
Rc1 / 4
|
100
|
43
|
32
|
9.5
|
0.05（50cc）至5
|
10
|
|
MKCM30-2TL-开
|
|||||||
|
MKCM30-3TL关
|
Rc3 / 8
|
104
|
43
|
32
|
9.5
|
0.05（50cc）至5
|
10
|
|
MKCM30-3TL-开
|
|||||||
|
MKCM30-4TL关
|
RC1 / 2
|
110
|
43
|
32
|
9.5
|
0.05（50cc）至5
|
10
|
|
MKCM30-4TL-开
|
|||||||
|
MKCM35-4TL-OFF
|
RC1 / 2
|
124
|
49
|
44
|
13.5
|
1.0-10
|
25
|
|
MKCM35-4TL-ON
|
|||||||
|
MKCM35-6TL-OFF
|
Rc3 / 4
|
124
|
49
|
44
|
13.5
|
1.0-10
|
25
|
|
MKCM35-6TL-ON
|
|||||||
|
MKCM45-6TL-OFF
|
Rc3 / 4
|
142
|
62
|
50
|
18.0
|
3.0-15
|
50
|
|
MKCM45-6TL-ON
|
|||||||
|
MKCM45-8TL-OFF
|
Rc1
|
142
|
62
|
50
|
18.0
|
3.0-15
|
50
|
|
MKCM45-8TL-ON
|
|||||||
订购/报价时，请注明□。
|
型号
MKCM □□ - □ TL-OFF（ON） |
机油类型□
（或机油粘度□ cSt） |
开关工作流量
□ L / min |
示例：MKCM20-2TL-OFF油类型ISOVG32开关工作流量1L / min
*请指定“ OFF方法”或“ ON方法”作为接触方法。
“ OFF方法”：流量减小时触点断开（常开，A触点）
“ ON方法”：流量减小时触点断开（常闭，B触点）
标准规格
|
流动性
|
机油
|
||
|
工作流量
|
在上述工作流量的指定范围内指定流量。
（如果可能，请指定最小流速的1/3或更小的流速。） |
||
|
连接方式
|
RC内螺纹
|
更改为
R外螺纹也可以与R外螺纹组合。 |
|
|
耐热温度
|
60℃
|
也提供耐热规格（最高100°C）。
|
|
|
耐压性
|
1兆帕
|
还可提供耐压规格（最高5MPa）。
|
|
|
最大工作电压
|
直流，交流300V
|
||
|
最大工作电流
|
直流，交流0.5A
|
||
|
接点容量
|
50VA
|
||
|
材料
质量 |
透明管
|
亚克力
|
耐热和耐压产品是黄铜管（C3604）。
不能用肉眼检查浮子的耐热和耐压产品。 |
|
防护罩
|
BC（青铜色）
|
也可以制造铝。
|
|
|
合身
|
C3604（黄铜）
|
SUS也可以制造。
|
|
|
春天
|
SUS304
|
--
|
|
|
带磁铁
浮点数
|
铝制
|
--
|
|
|
O型圈
|
丁腈橡胶
|
耐热和耐压规格为氟橡胶。
|
|
|
簧片开关
|
商业产品
|
--
|
|
|
引线
（标准品200mm） |
商业产品
|
也可以指定导线长度和更换电缆线。 |
|
使用流量开关的注意事项
1.关于磁性影响的注意事项
- 由于簧片开关是电磁开关，请在不受磁场影响的地方使用它。
- 如果磁簧开关附近存在铁之类的磁性材料，可能会引起故障。
2.电气连接注意事项
- 注意流量开关的连接，以免由于接地故障而使过电流不会流过簧片开关。
-
尽可能将流量开关用作警报检测器。
与其他电气设备一起使用时，请适当考虑故障的影响。 -
如果工作电压和电流保持尽可能低，则舌簧开关的寿命将延长。
（在100V 0.5A的条件下，该开关通常可以使用约一百万次）
3.因油温和粘度变化而引起的开关操作注意事项
-
机油温度，粘度变化的情况下的工作流量和切换开关在设定的流量不工作
，你可能要改变。
