OSAKI电磁离合器HMC型
发布时间：2019-10-28 11:36 来源：上多川 浏览次数：
产品特点
该离合器是励磁型，当电流通过线圈时会产生离合器扭矩。
当电流通过线圈时，磁场被激发，转子被磁化，电枢被吸引，端面和电枢被压接，旋转体通过该部分的摩擦力被连接。
切断电流后，磁力消失，释放弹簧迅速恢复电枢，并释放连接。
通过改变电流，可以自由控制离合器扭矩。
产品主要特性
|
型号 |
HMC |
|
特色 |
20 |
30 |
40 |
50 |
60 |
80 |
W100 |
W120 |
W150 |
|
额定扭矩 |
牛顿米
（kgfm） |
3
（0.3） |
7
（0.7） |
20
（2.0） |
40
（4.0） |
60
（6.0） |
150
（15.0） |
280
（28.0） |
550
（55.0） |
800
（80.0） |
|
电压（直流） |
V |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
|
消耗功率（20℃时） |
w ^ |
7.6 |
9.3 |
10.2 |
16.8 |
19.0 |
35.5 |
37.2 |
32.8 |
40.7 |
|
线圈电阻（20℃时） |
Ω |
1063 |
873.8 |
793.9 |
481.4 |
426.3 |
228.5 |
217.2 |
246.2 |
199.0 |
|
线圈电流（20℃时） |
一 |
0.085 |
0.103 |
0.113 |
0.187 |
0.210 |
0.394 |
0.415 |
0.365 |
0.450 |
|
电枢吸引时间 |
毫秒 |
15 |
30 |
50 |
30 |
40 |
60 |
50 |
80 |
80 |
|
电枢释放时间 |
毫秒 |
60 |
100 |
200 |
160 |
180 |
200 |
140 |
290 |
380 |
转动惯量J
×10 -3kgmm 2
（GD2：×10 -3kgfm 2） |
转子侧 |
0.058
（0.23） |
0.303
（1.21） |
1.74
（6.95） |
3.25
（12.98） |
6.95
（27.8） |
22.8
（91.0） |
44.3
（177.2） |
116.7
（466.8） |
257.3
（1029.2） |
|
电枢侧 |
0.043
（0.17） |
0.235
（0.94） |
1.275
（5.1） |
2.4
（9.6） |
7.65
（30.6） |
13.8
（55.2） |
30.1
（120.4） |
78.2
（312.8） |
201.6
（806.4） |
|
允许工作率W |
（at1500min-1）
50％ED |
38 |
52 |
70 |
139 |
327 |
471 |
716 |
1074 |
1977年 |
|
容许工作负荷J / min |
（2280） |
（3120） |
（4200） |
（8340） |
（19620） |
（28260） |
（42960） |
（64440） |
（118620） |
|
允许的总功 |
×10 6焦耳
（×10 6kgfm） |
45
（4.5） |
240
（24） |
470
（47） |
610
（61） |
1150
（115） |
1610
（161） |
1990
（199） |
3660
（366） |
4820
（482） |
|
最大安全转速 |
最小-1
（rpm） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
1800
（1800） |
|
质量（重量） |
公斤 |
0.51 |
1.2 |
3.37 |
3.83 |
6.65 |
11.58 |
15.2 |
29.0 |
49.8 |
|
供电电源 |
HD-100M |
HD-110M3 |
|
环境温度 |
-15°C至40°C（无冷凝） |
|
注）
1.绝缘等级E
2.初始转矩为额定值的50％至60％
3.使用HD-110M 3或HD-100M型电源时的响应时间。
4.如果超过最大安全转速，请与我们联系。
5.机械寿命为一百万次。
6.电枢吸入时间是初始间隙的值。 |

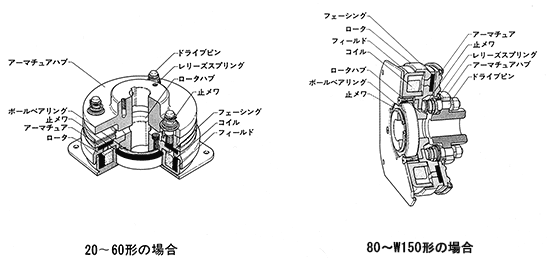

产品构造图
