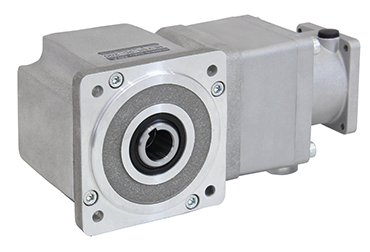

轻盈紧凑的标准机的正交版别。实心和空心类型的阵型
*当输入转速为3,000rpm时
减速比 | 型号 |
输出轴 的旋转 速度 (rpm)的 |
额定 输出 扭矩 (Nm) |
瞬时 最大 输出 扭矩 (Nm) |
容许 径向 载荷 (N) |
容许 推力 载荷 (N) |
输入转换 内部惯性 模式-仪器 (10 -4×KGM2) |
容许 输出 扭矩 (Nm) |
瞬时 最大 允许 输出 扭矩 (Nm) |
---|---|---|---|---|---|---|---|---|---|
1/3 | NEVS□-3B-100 | 1000 | 0.48 | 1.43 | 784 | 392 | 0.377 | 5.00 | 15.0 |
NEVS□-3B-200 | 1.34 | 4.01 | 784 | 392 | 0.510 | 5.00 | 15.0 | ||
NEVS□-3B-400 | 3.25 | 9.74 | 784 | 392 | 0.504 | 5.00 | 15.0 | ||
NEVS□-3C-750 | 6.44 | 19.3 | 784 | 392 | 0.978 | 8.83 | 26.5 | ||
NEVS□-3C-1000 | 8.59 | 25.8 | 784 | 392 | 1.77 | 9.02 | 27.1 | ||
NEVS□-3D-1500 | 11.9 | 35.8 | 980 | 490 | 3.90 | 22.6 | 67.7 | ||
NEVS□-3D-2000 | 16.7 | 50.1 | 980 | 490 | 3.90 | 22.6 | 67.7 | ||
NEVS□-3D-2500 | 21.5 | 64.4 | 980 | 490 | 3.90 | 22.6 | 67.7 | ||
NEVS□-3E-3000 | 24.8 | 74.5 | 1176 | 588 | 6.61 | 36.1 | 108 | ||
NEVS□-3E-3500 | 29.6 | 88.8 | 1176 | 588 | 6.61 | 36.1 | 108 | ||
NEVS□-3E-4000 | 34.4 | 103 | 1176 | 588 | 6.61 | 36.1 | 108 | ||
1/5 | NEVS□-5B-100 | 600 | 0.99 | 2.96 | 980 | 490 | 0.144 | 1.34 | 4.03 |
NEVS□-5B-200 | 2.58 | 7.73 | 980 | 490 | 0.539 | 4.57 | 13.7 | ||
NEVS□-5C-400 | 5.15 | 15.4 | 980 | 490 | 0.555 | 5.40 | 16.2 | ||
NEVS□-5D-750 | 9.66 | 28.9 | 1176 | 588 | 1.68 | 10.1 | 30.4 | ||
NEVS□-5E-1000 | 9.86 | 29.6 | 1470 | 735 | 2.97 | 27.1 | 81.2 | ||
NEVS□-5E-1500 | 17.8 | 53.5 | 1470 | 735 | 2.97 | 27.1 | 81.2 | ||
NEVS□-5E-2000 | 25.8 | 77.3 | 1470 | 735 | 2.97 | 27.1 | 81.2 | ||
1/9 | NEVS□-9B-100 | 333 | 2.32 | 6.96 | 1176 | 588 | 0.0978 | 2.41 | 7.25 |
NEVS□-9C-200 | 4.64 | 13.9 | 1176 | 588 | 0.493 | 8.83 | 26.5 | ||
NEVS□-9D-400 | 7.37 | 22.1 | 1176 | 588 | 0.629 | 9.73 | 29.2 | ||
NEVS□-9D-750 | 17.4 | 52.1 | 1176 | 588 | 1.42 | 18.2 | 54.7 | ||
NEVS□-9E-1000 | 17.8 | 53.3 | 1470 | 735 | 2.35 | 48.7 | 146 | ||
NEVS□-9E-1500 | 32.1 | 96.2 | 1470 | 735 | 2.35 | 48.7 | 146 | ||
NEVS□-9E-2000 | 46.4 | 139 | 1470 | 735 | 2.35 | 48.7 | 146 | ||
1/15 | NEVS□-15B-100 | 200 | 3.87 | 11.6 | 1470 | 735 | 0.0535 | 4.07 | 12.2 |
NEVS□-15C-200 | 7.73 | 23.1 | 1470 | 735 | 0.323 | 8.83 | 26.5 | ||
NEVS□-15D-400 | 15.4 | 46.3 | 1470 | 735 | 0.365 | 16.2 | 48.6 | ||
NEVS□-15E-750 | 28.9 | 86.9 | 1764 | 882 | 0.962 | 29.2 | 87.6 | ||
NEVS□-15E-1000 | 38.7 | 116 | 1764 | 882 | 1.75 | 40.6 | 122 | ||
1/27 | NEVS□-27B-100 | 111 | 6.96 | 20.9 | 1470 | 735 | 0.0357 | 7.31 | 21.9 |
NEVS□-27D-200 | 10.7 | 32.0 | 1470 | 735 | 0.228 | 29.1 | 79.1 | ||
NEVS□-27D-400 | 27.8 | 75.3 | 1470 | 735 | 0.228 | 29.1 | 79.1 | ||
NEVS□-27E-750 | 52.2 | 157 | 1764 | 882 | 0.599 | 54.6 | 164 | ||
1/45 | NEVS□-45C-100 | 66 | 11.6 | 34.8 | 1764 | 885年 | 0.608 | 12.1 | 36.5 |
NEVS□-45D-200 | 23.2 | 69.6 | 1764 | 885年 | 0.749 | 29.1 | 79.1 | ||
NEVS□-45E-400 | 46.4 | 139 | 2070 | 1035 | 1.38 | 56.8 | 170 | ||
1/75 | NEVS□-75D-100 | 40 | 19.3 | 58.0 | 2070 | 1035 | 0.507 | 29.1 | 79.1 |
NEVS□-75E-200 | 38.7 | 116 | 2370 | 1185 | 0.809 | 56.8 | 170 | ||
1/105 | NEVS□-105D-100 | 28 | 27.1 | 75.3 | 2370 | 1185 | 0.462 | 29.1 | 79.1 |
NEVS□-105E-200 | 54.1 | 162 | 2670 | 1335 | 0.694 | 56.8 | 170 |
*转换为输入轴的内部惯性矩仅是减速齿轮的值,不包括电动机的惯性矩J。
*最大输入转速为5,000rpm。
*允许的径向载荷显示在输出轴的中心。
*一切都在相应范围内。
