正兴光伏组串监控板-上多川

正兴光伏组串监控板

发布时间：2019-08-19 14:47 来源：上多川浏览次数：

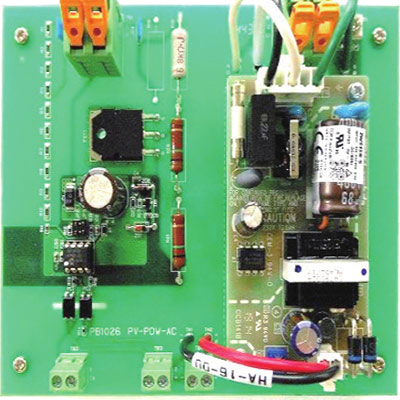

电源基板

测量基板

概要

为了检测和报警太阳能面板和面板的连接状态的异常，太阳光发电(PV)用连接箱的每个横梁的测量电流、电压的装置。

①电源基板、②测量基板、③CT传感器、④模拟基板、⑤二极管由基板构成。

特长

・测量太阳光面板串的电流和电压（一揽子）。

・通信方法

●可以选择有线通信和无线通信中的一个。・有线通信采用了广泛用于产业的Modbus RTU（RS-485）。·无线通信不需要连接箱～服务器间的通信电缆工程。

・电源规格

・可以选择商业电源用电源基板和太阳能面板电力线供给的PV用电源基板。・商务电源用电源基板可以24小时监控。・PV用电源基板只能在PV发电状态下进行监视。同时，电源电缆工程变得不需要。

・可以安装在已有连接箱中

・由于是分割式CT传感器方式，所以装置内的电力线不会被拆除，可以很容易地安装。（可后缀）

・可以输入各种传感器等

・通过在测量基板上设置温度传感器，可以对连接箱内的温湿度进行管理。

・装备了一点数码输入。(使用示例：可获取“SPD劣化”接点)・准备了模拟基板（输入两点）。（可选）・通过增设测量基板，最多可以监视到32点。（可选）

电源基板(3)

测量基板(3)

正兴光伏组串监控板,电源基板,测量基板
