MTL电机MDS-13系列-上多川

MTL电机MDS-13系列

发布时间：2019-10-22 10:27 来源：上多川浏览次数：

MDS-13系列

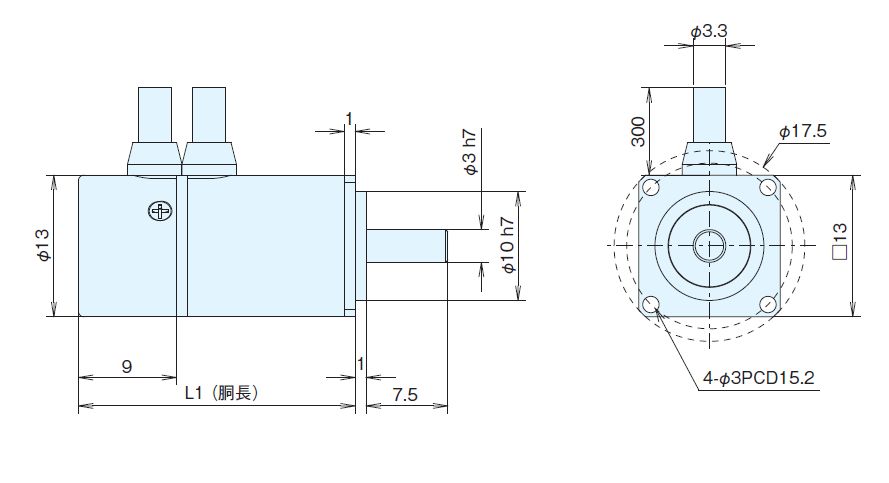

机身直径：φ13mm机身长度：L25.4 / 31.4 / 37.4mm

最大扭矩：7/15 / 25mN ･ m

最高转速：3,000rpm

分辨率（最大）：500P / R，11bi

	单位	MDS-1306	MDS-1312	MDS-1318
电源电压（驱动器输入）	直流电压	24
最高转速	转数	3000
额定转速	转数	1500
瞬时最大扭矩	牛顿米	0.007	0.015	0.25
连续失速扭矩	牛顿米	0.003	0.005	0.075
连续额定扭矩	牛顿米	0.003	0.005	0.075
瞬时最大输出	w ^	2.0	4.0	8.0
瞬时最大功率	千瓦/秒	4.5	13	27
瞬时最大电流	武器	2.6	2.6	2.6
连续额定电流（* 1）	武器	1.1	1.0	1.0
等效感应电压常数	伏/千转	0.28	0.61	1.0
等效转矩常数（25℃时）	Nm /臂	0.0027	0.0058	0.0096
线路电枢电阻（25℃时）	Ω	1.1	1.8	2.5
线路电枢电感	兆赫	0.13	0.21	0.39
转子磁极数	P	8
编码器最大分辨率（* 2）	P / R	增量：500 / 　绝对：2,048（11bit）
转动惯量J	克·平方厘米	0.11	0.17	0.23
容许径向载荷Fr	ñ	20
容许轴向载荷Fa	ñ	10
负载基准点距离La	毫米	19.7	25.7	31.7
弥撒	公斤	0.04	0.05	0.06
推荐司机		MC-110-2406
参考散热器		55×55×4铝

[注意]

（* 1）连续额定电流是在40°C的环境温度下使用参考散热片连接到电机上测得的值。

（* 2）对于增量型，输出电缆不是耐弯曲电缆。
上多川提供MTL编码器和MTL电机，详情欢迎来电咨询。
